透平膨脹機是一種離心式或軸流式渦輪，其中高壓氣體膨脹以產生有用的功，通常用于驅動設備或機械。當氣流的壓力需要降低時，這種裝置通常是回收能量的一個有吸引力的選擇，并廣泛應用于各種工廠。由于工作來自膨脹的高壓氣體，所以膨脹過程近似為等熵（熵幾乎恒定）過程，透平膨脹機排出的降壓廢氣溫度低于進氣氣體的溫度。

透平膨脹機可以處理從冷氣（例如，-270°C）到熱氣（超過350°C）的廣泛服務范圍。通常，透平膨脹機只對相對較大的氣體流量具有意義。粗略地說，目前運行的裝置的功率范圍大約從25千瓦到25兆瓦左右。然而，有些特殊應用中使用的透平膨脹機功率低于25千瓦。

基礎知識

透平膨脹機根據熱力學和流體動力學物理定律運行。操作的靈活性是一個關鍵要求，因?yàn)樵撗b置通常必須處理各種流量和壓力范圍。因此，它通常不僅具有一個額定工作點，還有幾個備選工作點。當透平膨脹機設計和制造得當時，它可以在額定工作點獲得非常高的效率，并在備選工作點獲得合理的效率。

在簡單的單級透平膨脹機中，高壓氣體通過可變進氣噴嘴（或進氣導葉）進入渦輪，并在較低壓力和明顯較低溫度排出。在許多應用中，出口氣體進入下游工藝；因此，使用透平膨脹機噴嘴來控制氣體流量和條件，以保持所需的下游操作條件（流量、壓力等）。一些透平膨脹機的操作可能會帶來一些操作風險。例如，由于氣體快速降溫，膨脹氣體的部分液化或凝結并不罕見。

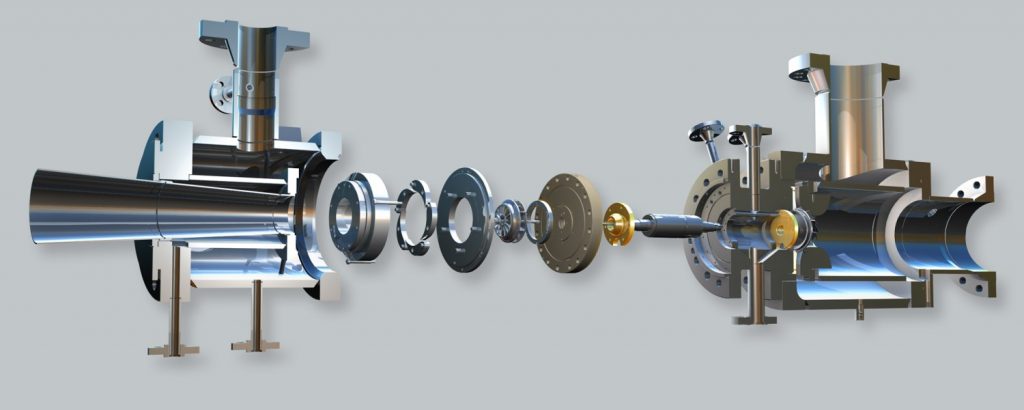

透平膨脹機的制造商在很大程度上依賴標準化；大多數組件通常都是預先設計的。通常需要根據每個具體應用定制的部件包括輪盤、軸、噴嘴組件、齒輪系統、輔助設備和控制器。每個標準尺寸/型號直接與機殼和整體機械的尺寸相關聯。每個標準型號或機架可以容納一定范圍的透平膨脹機輪盤直徑。型號尺寸也可以通過設計壓力和流量直接區分。壓力確定法蘭等級。粗略地說，輪盤直徑可達約2米。制造的機殼很常見，但有時也使用鑄造或其他方法制造。制造的機殼可以靈活設計和制造以適用于廣泛的應用、額定和噴嘴負荷范圍。構件的材料通常由設計溫度確定。熱氣透平膨脹機與冷氣透平膨脹機完全不同。

進氣噴嘴系統，通常稱為可調進氣導葉（IGVs），是透平膨脹機的主要控制工具；因此，它的機構、配置和細節要求非常謹慎。主要要求是精確的流量調節和可靠性。這些要求是為了準確控制透平膨脹機的轉速，避免在部分負載和低負載時的速度波動。一些現代多連桿機構使用先進的技術來調整IGVs，以實現精確的流量控制和最小的驅動力。

噴嘴片段必須應對由高氣體速度和其他影響引起的嚴苛工作條件。通常需要在噴嘴片段上使用特殊的抗摩擦和抗磨損涂層，以最小化第一次等焓膨脹過程中的損失。固體顆粒和雜質的存在可能對透平膨脹機構成很大風險。因此，噴嘴通常接受某種處理，例如鎢碳化物或特殊涂層、表面感應硬化等，以最小化侵蝕問題和其他損害效應。適當?shù)倪x擇取決于具體的應用。

熱氣應用

許多工廠存在高壓熱工藝氣體或廢氣流，需要在進一步處理或處理前進行冷卻。在這些流中，經常選擇使用透平膨脹機以從這些流中回收可利用的功。一些透平膨脹機專門設計和制造用于熱氣服務，但通常也會改裝和使用蒸汽渦輪機?；旧?，這些后者的工作原理與傳統蒸汽渦輪機相同，只是工作流體不同。然而，由于熱氣和蒸汽在每種服務中的操作、熱力學和流體力學行為不同，成功的應用需要進行許多檢查和驗證，以避免潛在的問題或難題。熱氣透平膨脹機可以在一定程度上使用低合金碳鋼。然而，極端溫度和壓力需要適當?shù)暮辖穑渲性S多用于蒸汽渦輪機。

冷氣服務

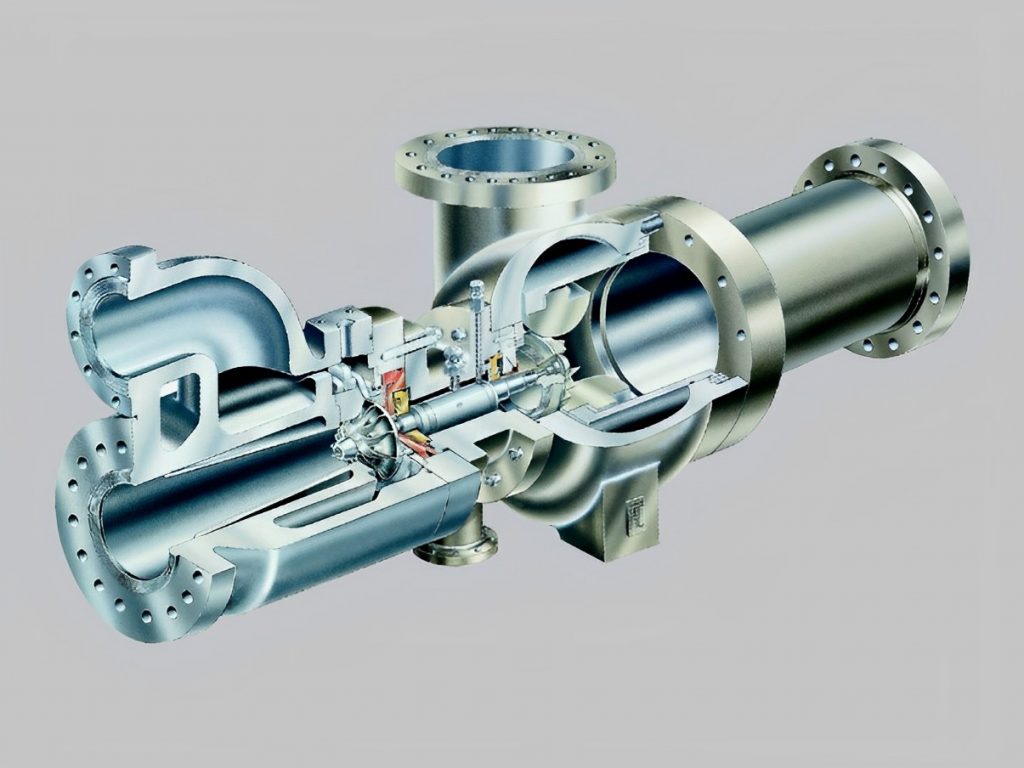

許多透平膨脹機用于低溫、制冷和低溫氣體服務。這些透平膨脹機主要用于高壓氣體流中有效地降低溫度。膨脹過程導致氣體急劇冷卻，同時提供機械能以驅動設備執行有用的工作。有些配置將透平膨脹機與壓縮機耦合，利用生成的功來壓縮過程中的氣體。有時，透平膨脹機和壓縮機被打包在單個單元上的單個軸上。

與傳統的“焦耳-湯姆遜”（JT）閥門或其他設備相比，透平膨脹機可以更高效地生成低溫氣體。在給定一定的壓力降低下，透平膨脹機的幾乎等熵膨脹使得膨脹氣體的溫度比通過節流閥或其他設備進行的等焓膨脹更低。事實上，將冷氣透平膨脹機應用于低效率的傳統方法（如JT閥門）可以顯著提高這種處理工廠的冷卻能力、性能、效率和運營成本。更低的溫度大大提高了整體冷氣或制冷循環的效率。此外，透平膨脹機還產生了有用的功。

冷氣和低溫氣體透平膨脹機的機殼材料通常是不銹鋼，有時選擇特殊合金。許多這類透平膨脹機使用主動磁性軸承（AMBs），因?yàn)閭鹘y(tǒng)的油軸承通常無法滿足要求?，F(xiàn)代封裝式磁性軸承（canned-type magnetic bearings）非常受歡迎，這種高性能軸承適用于通常不能被傳統磁性軸承和電氣設備容忍的侵蝕性、有毒或困難的氣體。它們將AMB的傳統電氣組件封裝在由先進材料（如高鎳合金）制成的金屬罐內，以防止與氣體接觸。

非理想情況面臨的挑戰

在許多應用中，透平膨脹機至少部分地在稠密氣體的熱力學區域運行，理想氣體定律很難近似真實的熱力學行為。因此，假設理想氣體可能導致對這些透平膨脹機的流動結構和性能參數的不準確預測。對于某些氣體，對于預期的操作范圍，可能不容易獲得準確的熱力學和流體力學行為。然而通過考慮操作流體的非理想熱力學行為，可以改善稠密氣體透平膨脹機的性能。這需要充分理解流體力學如何偏離理想氣體行為以及每種特定流體和應用的可用熱力學模型的能力和限制。稠密氣體區域的膨脹通常涉及亞臨界和超臨界的流入條件，代表了中等到高熱力學非理想性的情況。一些透平膨脹機需要通過更復雜的三維幾何形狀對真實氣體流動進行實際模擬。

冷氣透平膨脹機的一個案例研究

讓我們以一個冷氣透平膨脹機在氣體回收過程中的應用為例。進氣氣體是一種混合氣體，用于低溫分離/回收過程。在該過程中，進氣氣體首先在一個換熱器（冷盒）中冷卻到約-50°C，部分冷凝了氣體。然后，產生的氣液混合物分離為液流和氣流。分離器的液體流通過一個閥門，經歷了從約63巴到約22巴的節流膨脹，這是一個等焓（恒定焓）過程，將流體的溫度從約-50°C降低到約-80°C，并進入分離/回收塔。分離器的氣流進入透平膨脹機，在約63巴到約22巴的等熵膨脹中，將其溫度從約-50°C降低到約-90°C，并進入回收塔作為精餾回流。

從回收塔頂層的-90°C液體經過冷盒被加熱到約0°C，同時冷卻進氣氣體，然后返回回收塔的下部?；厥账撞康牧硪灰后w流（約2°C）通過冷盒返回回收塔，溫度約為12°C。實際上，進氣氣體提供了重新沸騰回收塔底部所需的熱量，而透平膨脹機冷卻氣流（以有用的功率形式移除熱量），為塔頂部提供回流。

回收塔的頂部產物氣體（約-90°C）是適用于下游工藝的純凈氣體。這種氣體經過冷盒，在冷卻進氣氣體的同時被加熱，然后在由透平膨脹機驅動的氣體壓縮機中被壓縮，并在由電動機驅動的二級氣體壓縮機中進一步壓縮。塔底部的產物在離開系統之前，通過冷盒被加熱，同時冷卻進氣氣體，成為可銷售的副產品。
